Tutorial n°1 :
conception d'une balle de révolver tirée à la façon Matrix
Etape 1 : Modélisation de la balle

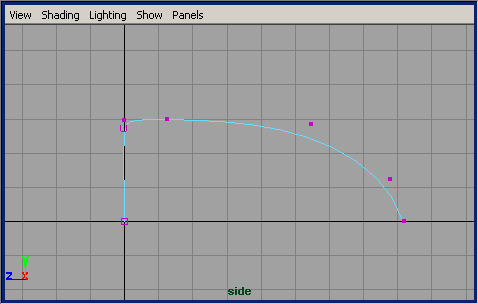

Tout d'abord créez une courbe EP ayant la même allure que sur l'image :
Faites une révolution de cette courbe sur l'axe Z: Surface > Revolve ¤
Etape 2 : Modélisation des sillons
Créez une deuxième courbe EP en suivant le modèle :
et ouvrez la boite d'option de duplication : Edit > Duplicate ¤ . Entrez la valeur suivante dans la partie Translation : | 0 | 0 | 0.2 | et répétez l'opération pour avoir un nombre de sillons sufisants (entre 22 et 30 sillons).

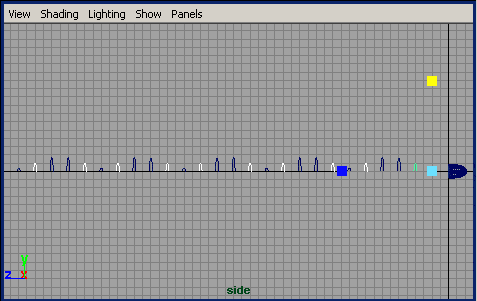

Maintenant selectionnez les sillons à intervalle de 4 sillons (ou 5 selon les préférences) et abaissez l'échelle dans l'axe Y comme le montre la figure ci-dessous :
Faites de même pour les sillons suivants :

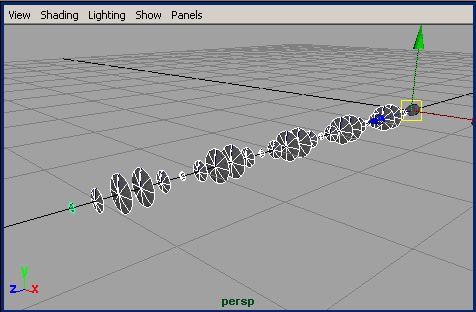

sélectionnez tous les sillons et faites une révolution sur l'axe Z :

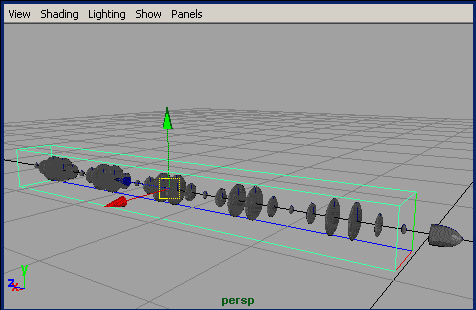

et créez un déformer de type latice : Deform > Latice ¤ ; Division | 2 | 2 | 2.
Changez l'échelle des 4 CVs sélectionnés comme sur la figure suivante :
Etape 3 : Création de couleur transparente pour les sillons

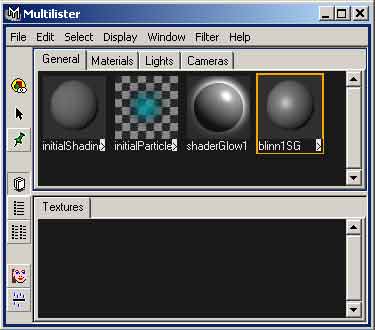

Créez un blinn :

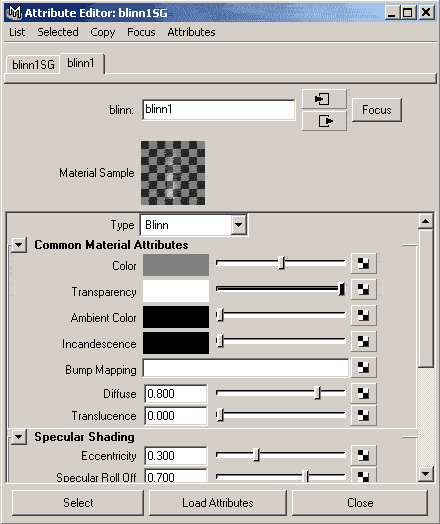

et ouvrez l'attribute editor : Ctrl + a, et réglez la transparence au maximum :

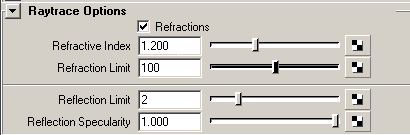

ensuite cochez la case Refractions : Refractive Index : 1.2 et Refraction Limit : 100
et faites le lien entre les sillons et le blinn :
Etape 4 : Création d'une caméra et d'une image de fond

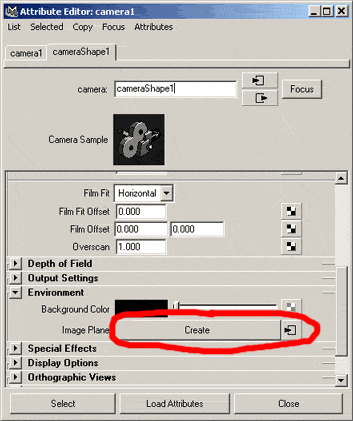

Maintenant créez une caméra Create > Camera, ouvrez l'Attribute editor et créez une Image Plane :

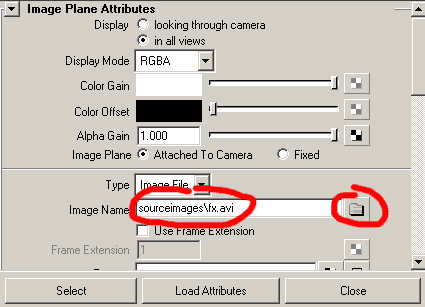

Cliquez sur la petite icône dossier pour aller chercher l'image ou la vidéo de fond* :

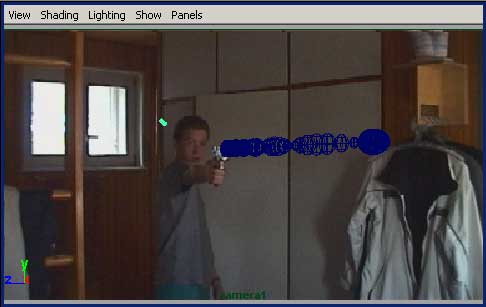

Il ne vous reste plus qu'à bien positionner la caméra et à régler l'échelle de la balle et de la "latice" :
Ce tutorial propose une scène très simple, mais vous pouvez rajouter des effets : le feu sortant du canon, la ou les douilles sortant de la culasse etc...
*Si vous utilisez une vidéo de fond, alors cochez la case Use Frame Extension, mettez le "Time Slider" à la première "Frame" de votre animation. Ensuite entrez le n° de l'extention de l'image et cliquez du bouton droit de la souris et choisissez "Set Key". Faites de même pour la dernière image de la vidéo.
